Monteringsanvisningar

MONTERINGS- ANVISNINGAR

Planering av placering

Planera installationen så att en naturlig avrinning uppstår över oljeavskiljarens lägre kortsida, förslagsvis ut i luft mot ett dike eller liknande avrinningsyta. Denna sida fungerar som oljeavskiljarens avrinningssida och bör därför inte utsättas för påkörning.

Planera samtidigt för enkel på- och avkörning från den motsatta kortsidan. Påkörning kan även ske från båda långsidorna beroende på arbetsplatsens utformning.

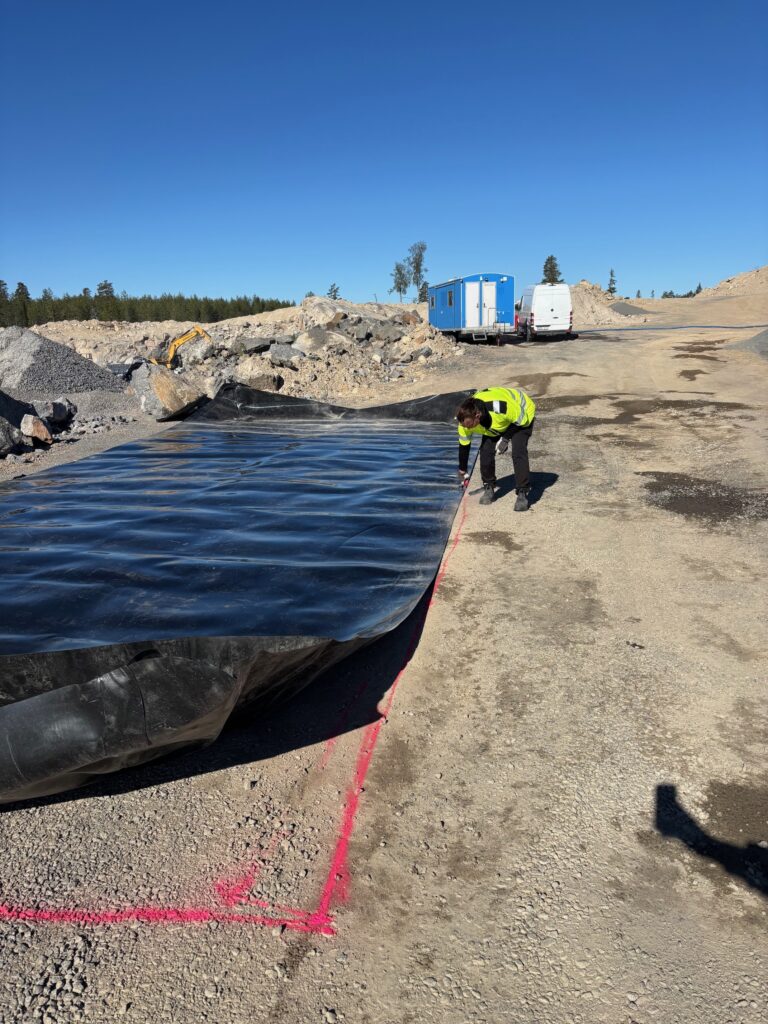

Markera installationsytan

Markera ut den planerade installationsytan. Oljeavskiljaren kan användas som mall för att säkerställa rätt dimensioner och placering.

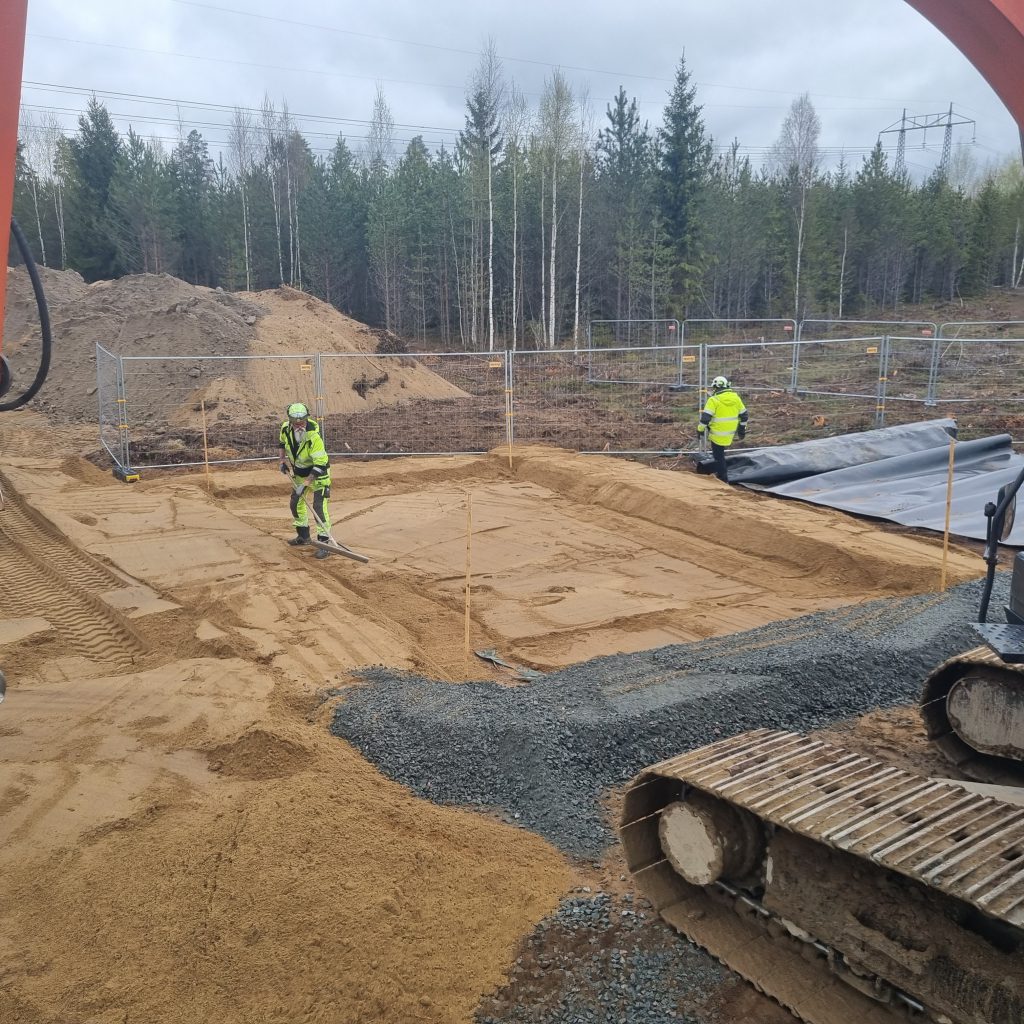

Förbered schaktet

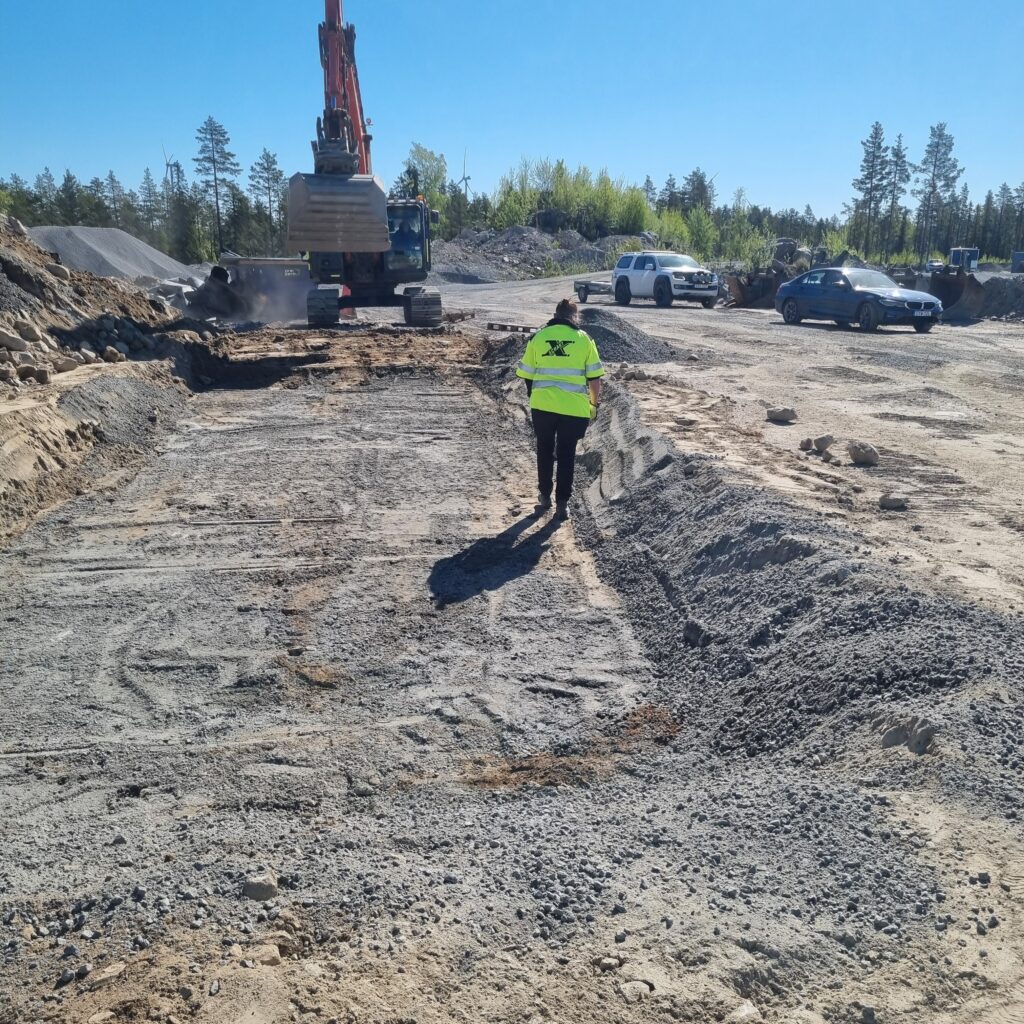

Schaktbotten skall vara helt plan och horisontell utan lutning. Detta är avgörande för att oljeavskiljarens funktion skall säkerställas.

Schaktet bör vara cirka 40 cm under önskad färdig marknivå och utformas med cirka 45 graders släntlutning längs kanterna.

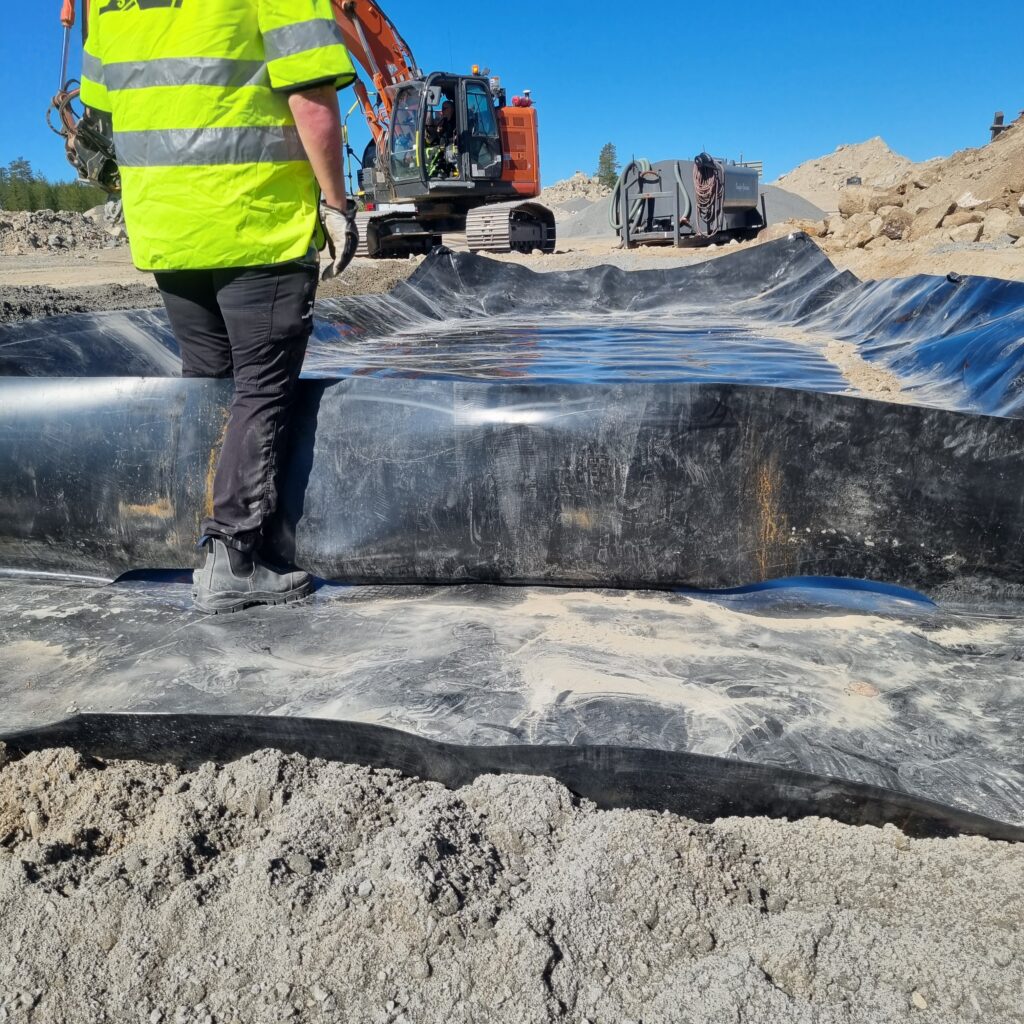

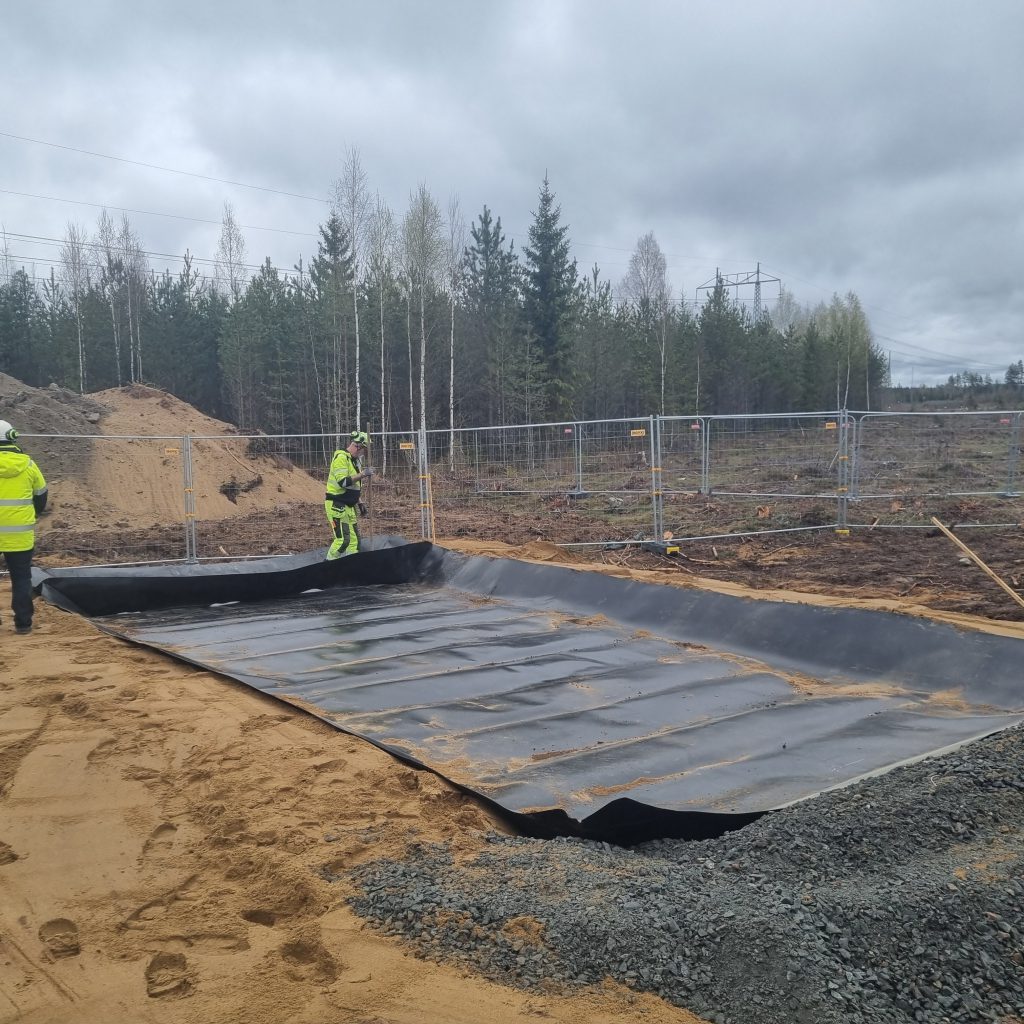

Placera oljeavskiljaren

Placera oljeavskiljaren med avrinningssidan riktad mot den lägre sidan av schaktet.

Oljeavskiljaren skall placeras mot schaktets 45-graderskanter enligt följande:

• 45-gradersvecket skall vara cirka 55 cm från dukens kant på tre sidor
• På avrinningssidan skall 45-gradersvecket vara cirka 35 cm från dukens kant

Kontrollera att skiljeväggen står lodrätt och stabilt mot underlaget.

OBS! Hela schaktbotten under oljeavskiljaren SKA vara helt utan lutning. Lutning i botten kan påverka funktion och vattennivå negativt

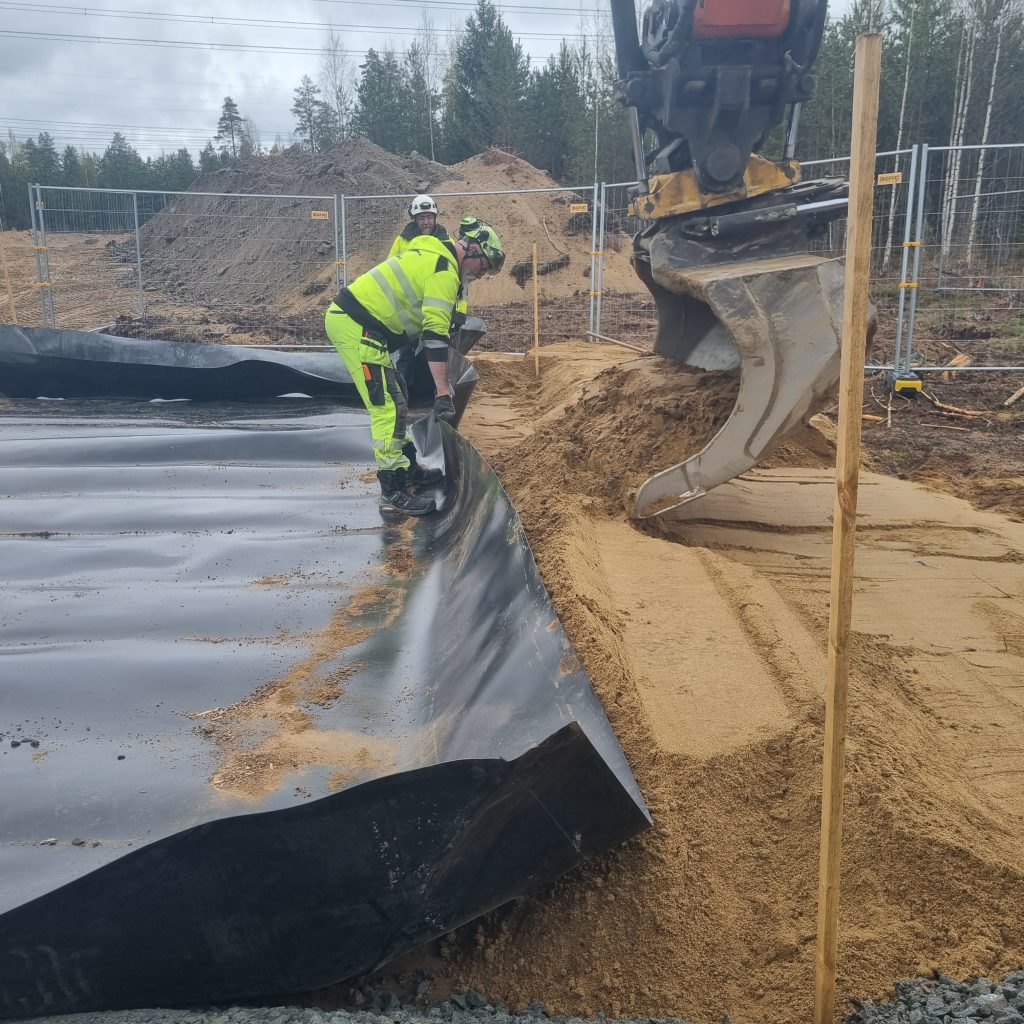

Motfyllning

Motfyll schaktets utsida så att stabila 45-gradersslänter uppstår runt oljeavskiljaren.

De tre högre sidorna byggs normalt upp till cirka 40 cm över schaktbotten, medan den lägre avrinningssidan byggs upp till cirka 25 cm.

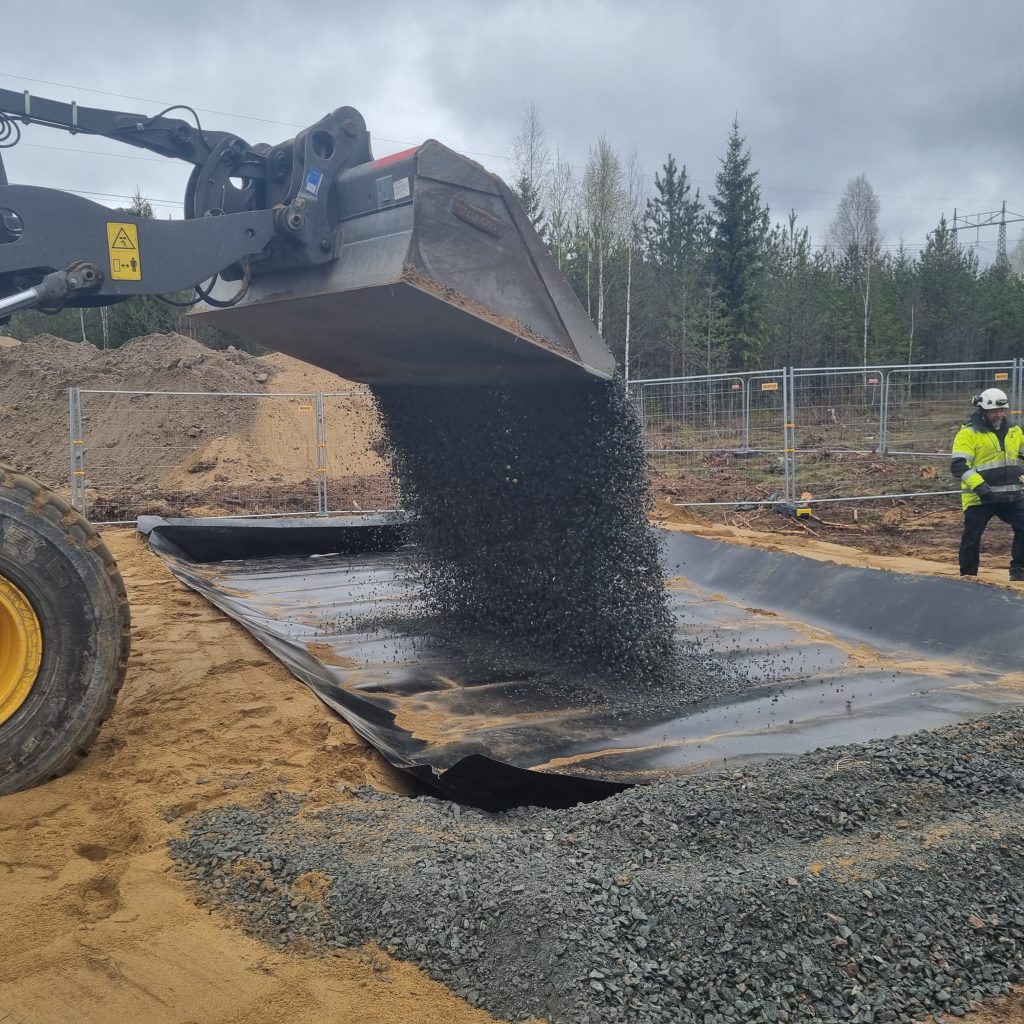

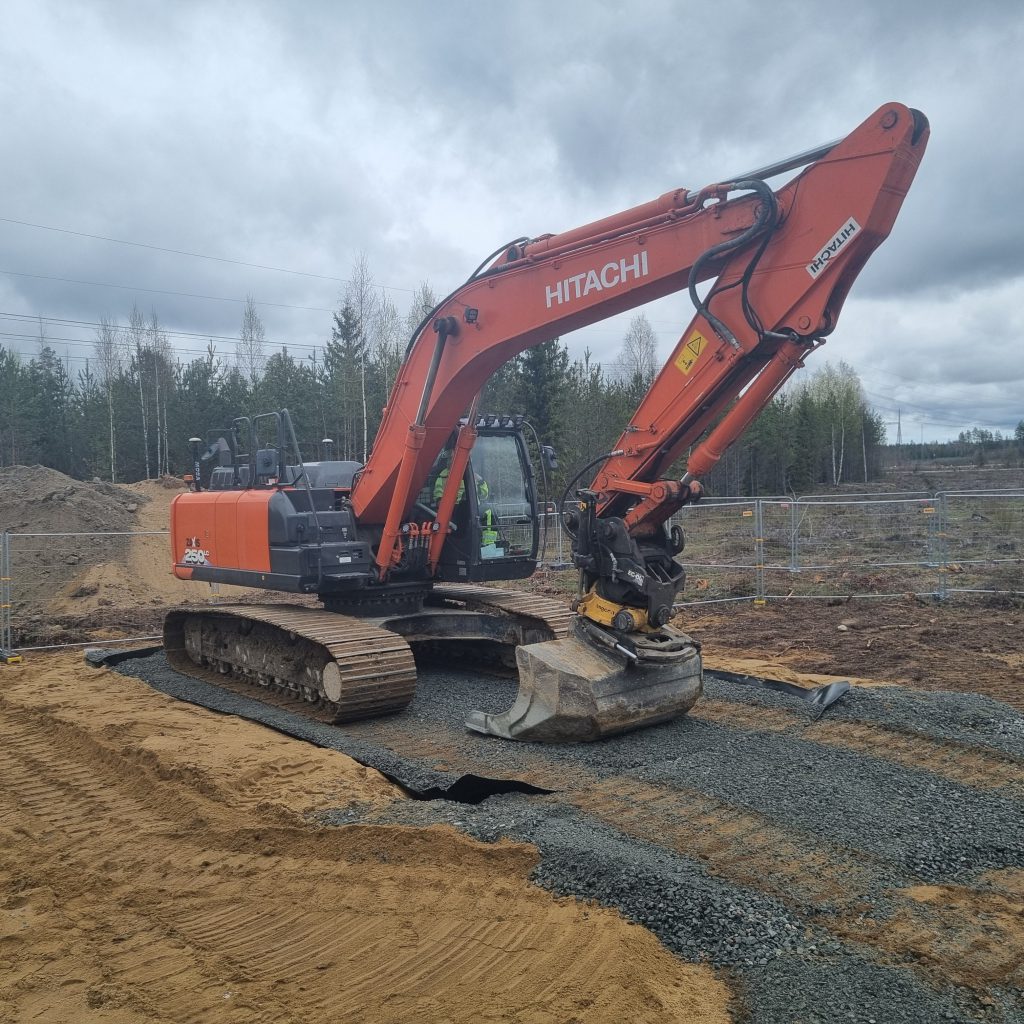

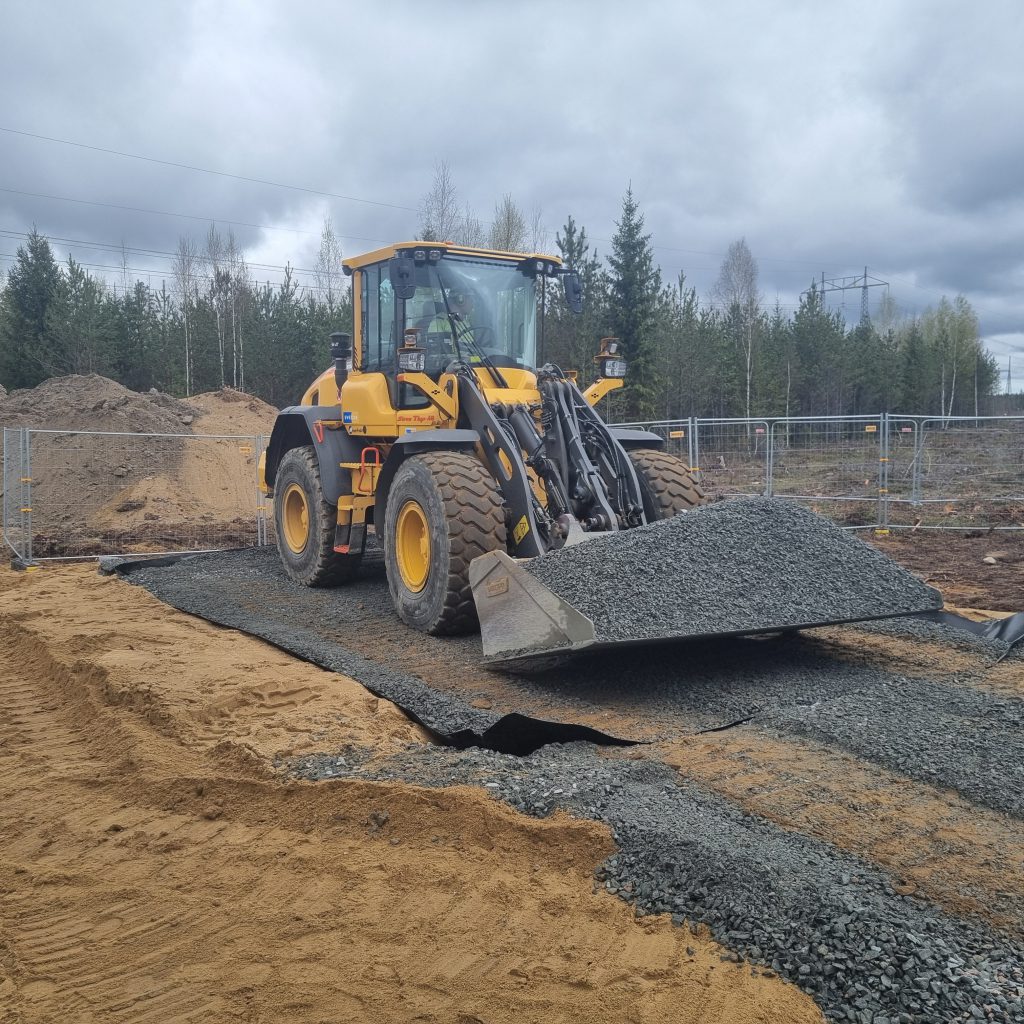

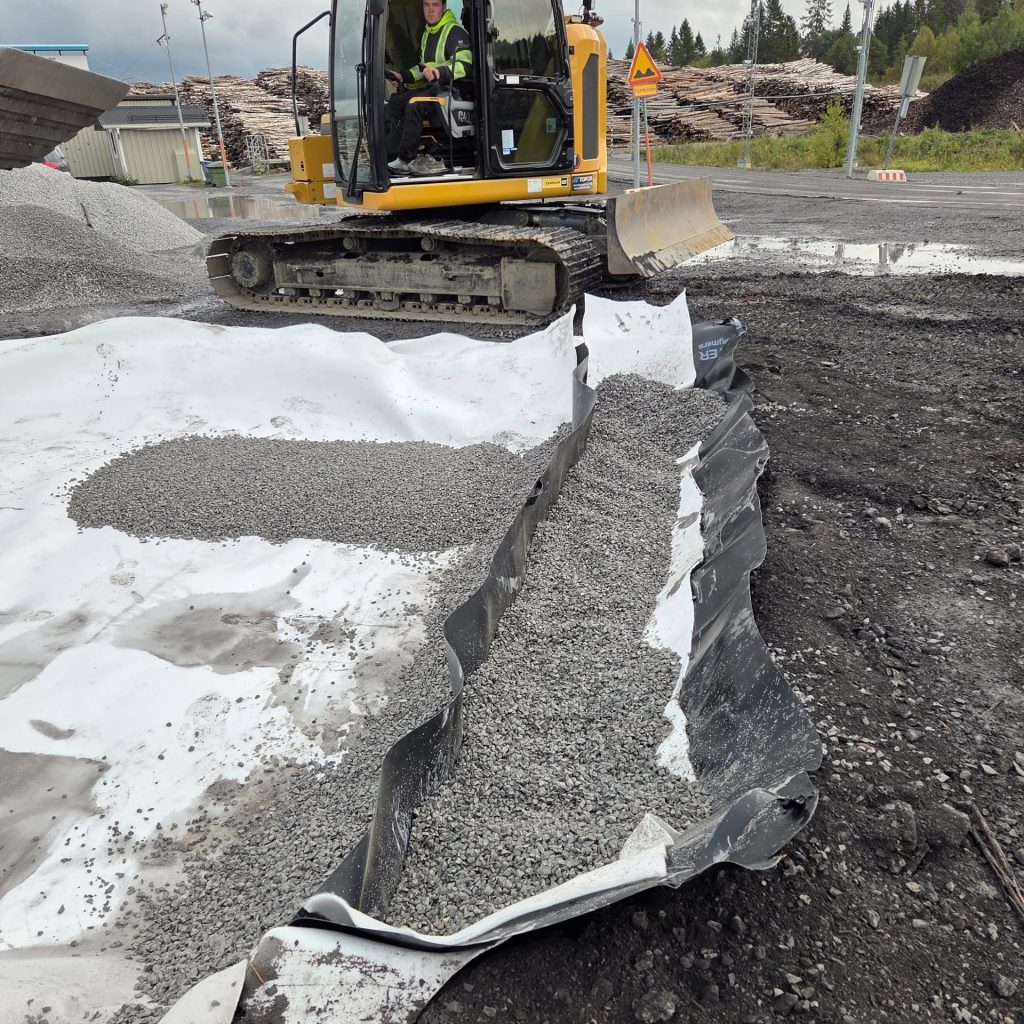

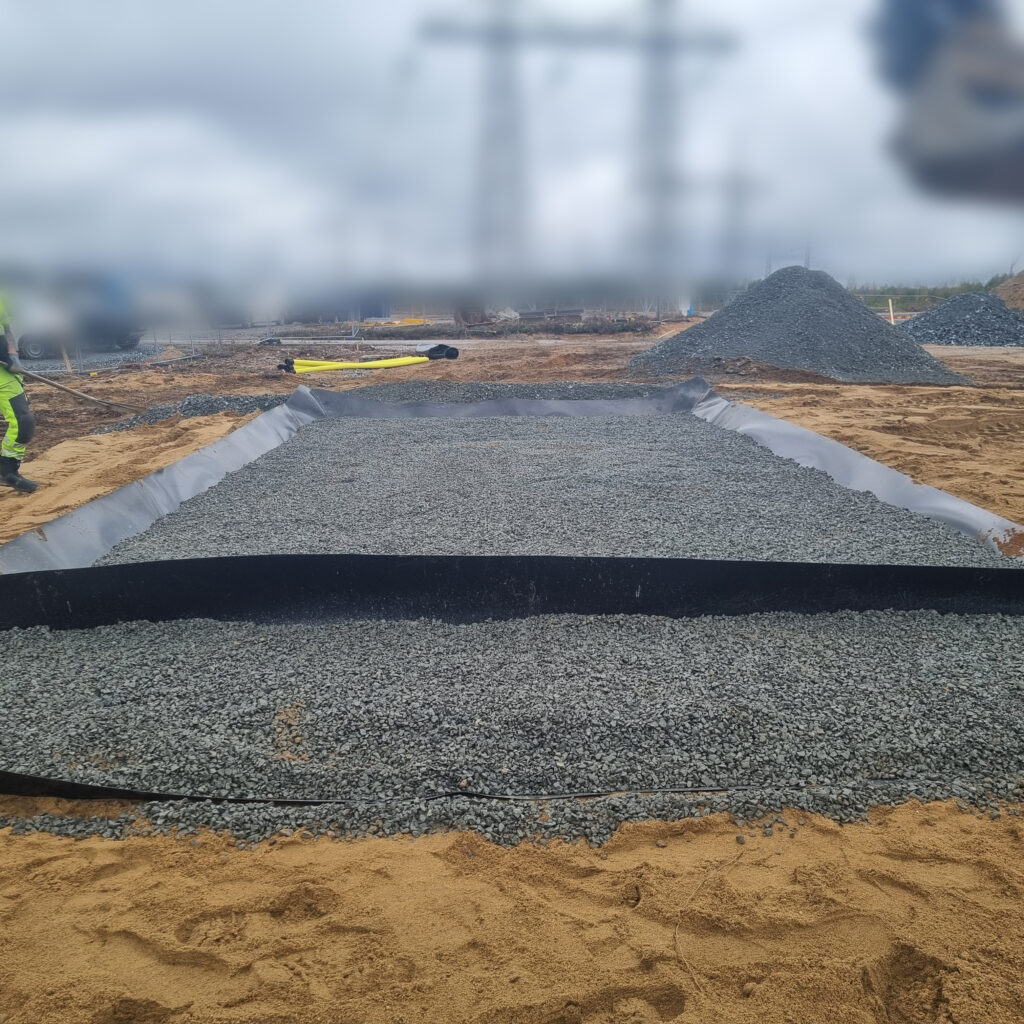

Uppbyggnad av singelbädd

Fyll hela oljeavskiljaren med ett lager singel, exempelvis 8–16 eller 16–32, till en tjocklek om cirka 20–25 cm.

Singelbädden skall byggas upp till nivån för avrinningssidan.

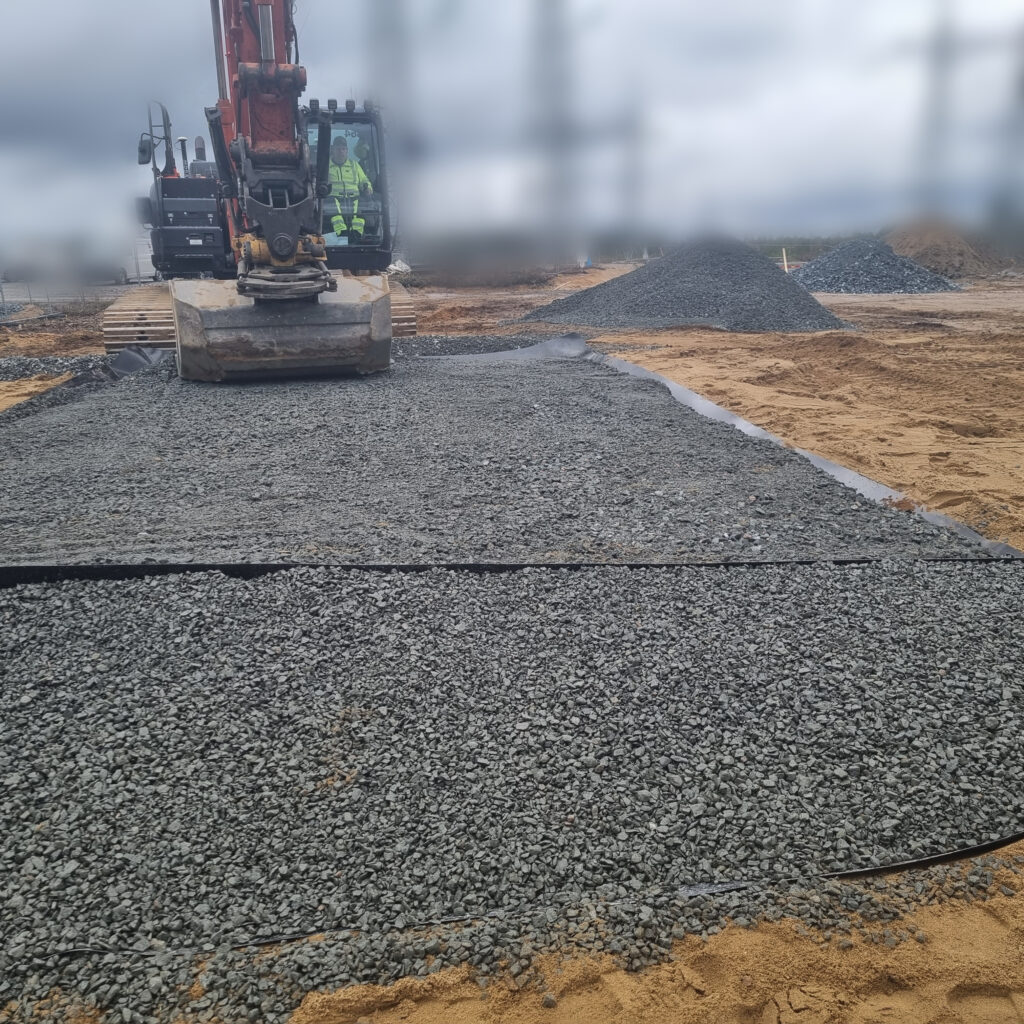

Slutfyllning och färdig yta

Restfyll oljeavskiljaren med bärande och genomsläppligt material, exempelvis:

• 0–16
• 0–32
• singel

Avrinningssidan skall samtidigt mothållas med singel enligt rekommenderad uppbyggnad.

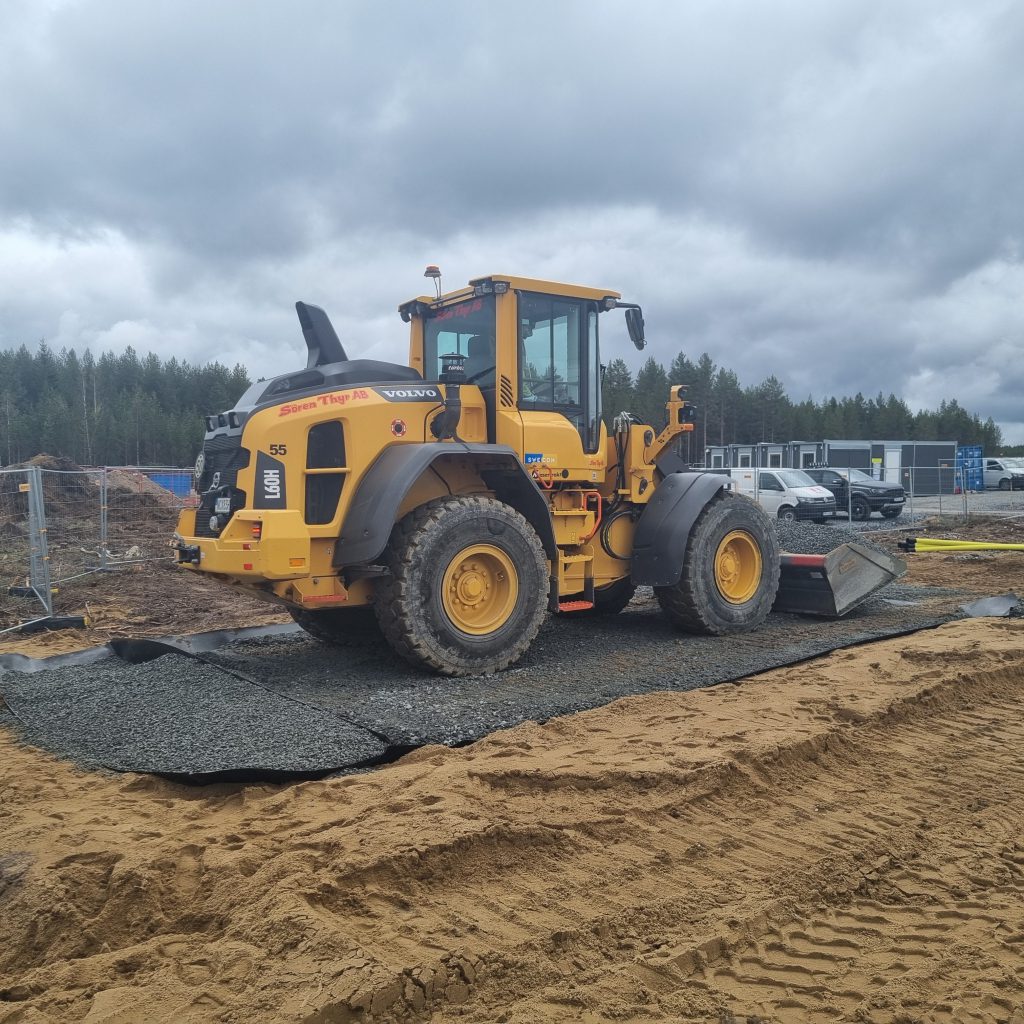

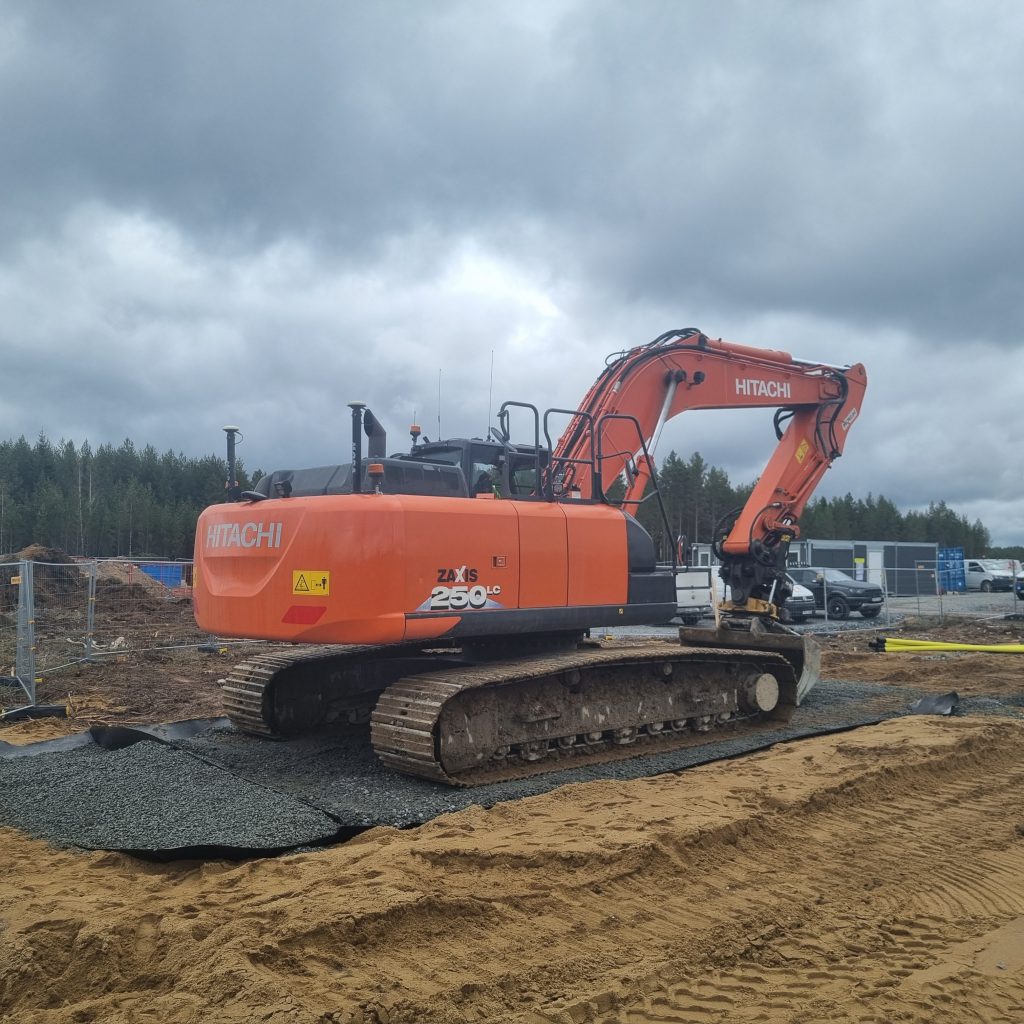

Den färdiga ytan ovan oljeavskiljaren bör ligga i nivå med omkringliggande mark för att möjliggöra säker på- och avkörning utan att belasta eller skada konstruktionen.

Färdig 8m

Färdig 12m

Extra information

• Vid användning av singel i oljeavskiljarens nedre del kan systemet hålla kvar cirka 2000–2500 liter olja eller diesel utan att läckage sker.
• Oljeavskiljaren är tillverkad av 1,5 mm oljebeständig HDPE-plast.
• Eftersom systemet separerar och avleder vatten kontinuerligt krävs normalt ingen takkonstruktion vid nederbörd.
• Vid upptäckt av olje- eller dieselförorening skall förorenat material omedelbart avlägsnas och hanteras enligt gällande avfalls- och miljökrav. Nytt material skall därefter återfyllas.
• Produkten omfattas av svenskt patent godkänt 2025.
• Installation kräver normalt inte bygglov, men lokala regler och platsförutsättningar bör alltid kontrolleras före installation.

Skiss 8m

Skiss 12m
