INSTALLATION
Om Installationen
För att O-SCP ska kunna fungera som ett effektivt sekundärt skydd krävs att systemet installeras korrekt och anpassas efter platsens förutsättningar. Placering, markberedning, nivåskillnader och fyllnadsmaterial påverkar både uppsamlingskapacitet, nederbördshantering och möjligheten att kontrollera systemets funktion över tid.
Denna sida sammanfattar de viktigaste principerna för installation, placering och utformning av O-SCP inom dess avsedda användningsområde. För detaljerade arbetsmoment, mått och kontrollpunkter bör den fullständiga monteringsanvisningen användas.
1. Välj placering
Placera O-SCP där tankning, uppställning eller hantering faktiskt ska ske.

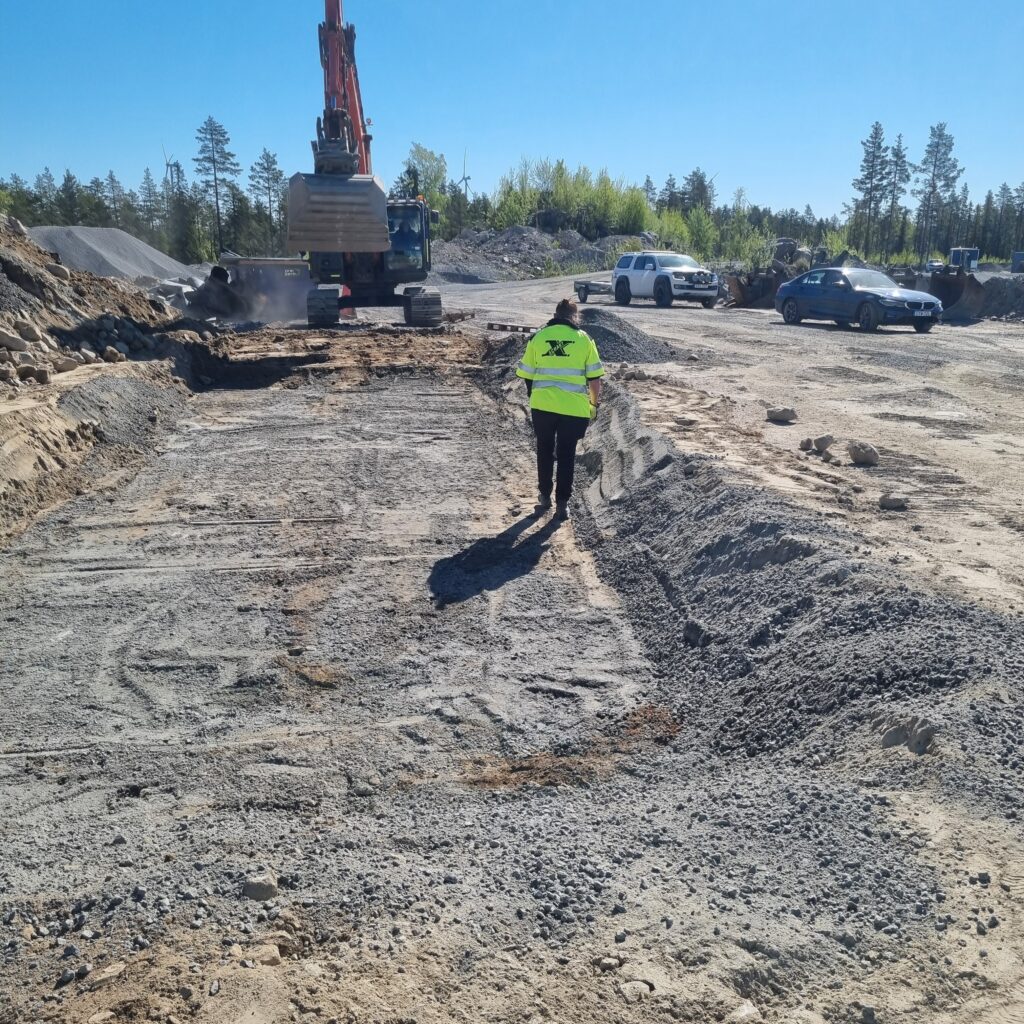

2. Förbered bädden
Schakta och skapa en plan botten med rätt lutning mot dräneringssidan.
3. Lägg ut systemet
Placera O-SCP i bädden och se till att skiljeväggen står vinkelrätt mot botten.
4. Fyll med genomsläppligt material
Återfyll med bärande, genomsläppligt material som klarar maskinlast och låter vätska röra sig genom fyllningen.
Positionella grundprinciper för korrekt funktion
Tre huvudsakliga saker installationen måste säkerställa:
Plan botten
Botten ska vara plan så att vattennivån i systemet fungerar som avsett och uppsamlingen sker jämnt över ytan.
Rätt nivå mot dräneringssidan
Sidan med skiljeväggen ska ligga lägre än övriga sidor, så att regnvatten kan hanteras kontrollerat.
Vinkelrät skiljevägg
Skiljeväggen ska stå vinkelrätt mot botten för att den passiva vattennivåstyrningen ska fungera korrekt och med korrekt uppsamlingsförmåga av spill.

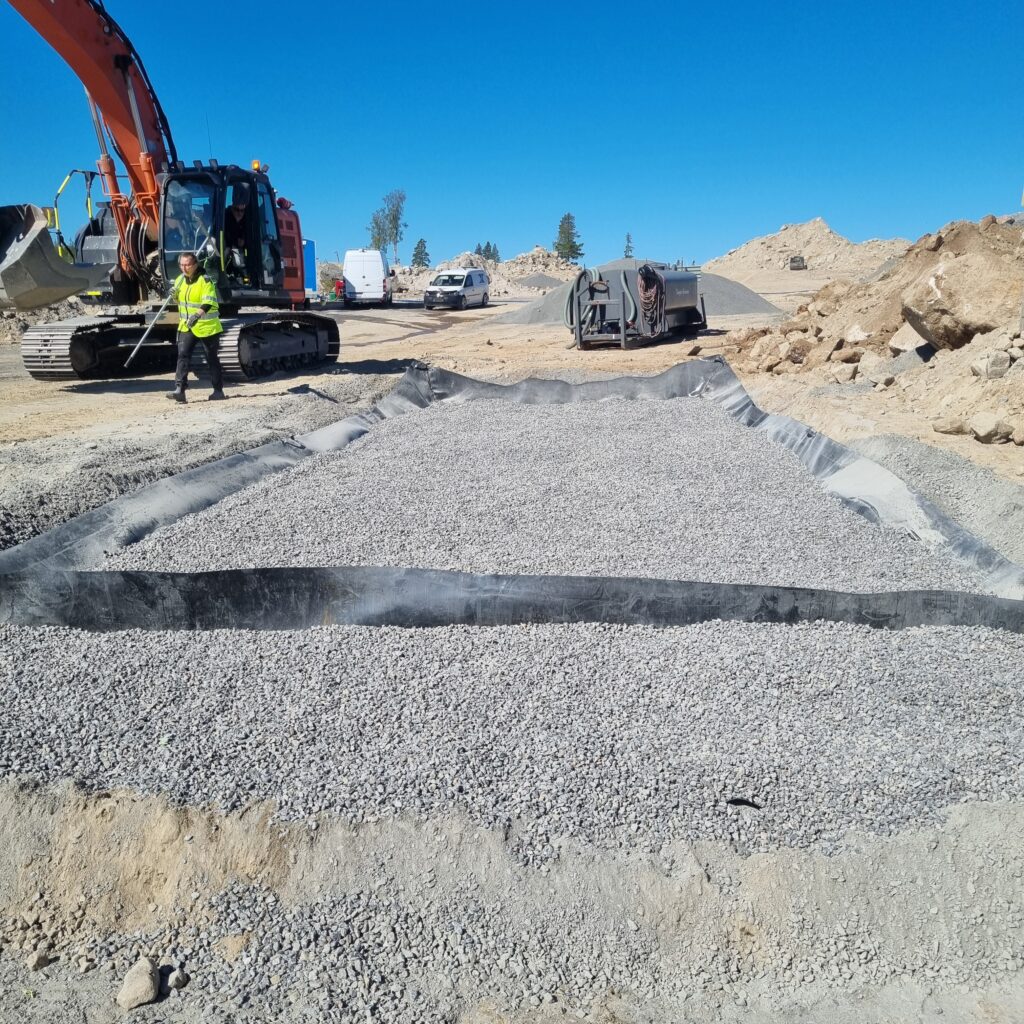

Fyll med genomsläppligt och bärande material
O-SCP fylls med ett genomsläppligt stenmaterial som både klarar den förväntade belastningen och låter vatten, olja och andra vätskor röra sig ned genom fyllningen. Materialet ska inte packas eller komprimeras på ett sätt som hindrar vätskor från att nå systemets botten.
Anpassa yta och kapacitet efter användningen
Storlek och placering bör anpassas efter den yta som ska skyddas, de maskiner eller tankar som ska stå på systemet och den största mängd föroreningar som behöver kunna samlas upp. Som juridisk utgångspunkt (4 kap. 3 § NFS 2021:10) ska systemet rymma den största cisternens volym plus 10 procent av övriga cisterners totala volym.
Placering på arbetsplatsen
O-SCP bör placeras där spillrisken faktiskt uppstår: under tankningsytor, uppställningsplatser, portabla cisterner eller annan utrustning som innehåller olja, diesel eller andra föroreningar. Placering måste planeras så att maskiner och fordon lätt ska kunna köra på och av ytan via någon av de tre högre sidorna, samtidigt som dräneringssidan placeras i nivå med eller något över kringliggande terräng, exempelvis ett dike, så att vatten kan lämna systemet och ledas bort även om omgivande mark är vattenmättad vid kraftig nederbörd.
Hantering på plats
Enheter väger cirka 25 kg och kan vikas, flyttas och hanteras med hjälp av robusta handtag. Den kan dras på plats manuellt eller med maskin, och är framtagen för att kunna installeras med begränsad utrustning på arbetsplatsen. Hela oljeavskiljaren kan monteras av en till två personer med en grävmaskin på 60–90 minuter.
Kontrollera innan ytan tas i bruk
Punktlista:
• In- och utfart kan ske från rätt sida/sidor.
• Botten är plan.
• Skiljeväggen står rakt.
• Dräneringssidan ligger lägre.
• Fyllnadsmaterialet är genomsläppligt.
Första regnfall efter installation
Efter det första större regnfallet efter installation bör vattennivån i O-SCP kontrolleras visuellt för att säkerställa att systemet installerats korrekt och att vattennivån stabiliseras vid avsedd höjd (se bild). Om installationen utförts felaktigt finns risk att vattennivån stiger över avrinningssidans nivå, vilket kan påverka systemets uppsamlingskapacitet.
Om det första regnfallet är begränsat kan vattennivån vara för låg för att funktion och nivåskillnad ska kunna verifieras visuellt. Vid behov kan systemet därför kompletteras med tittrör eller annan enkel nivåkontroll för att underlätta kontroll och uppföljning.
Verifiering av vattennivå
Vid behov kan O-SCP kompletteras med ett tittrör eller annan enkel nivåkontroll för att möjliggöra visuell verifiering av vattennivån i systemet efter installation. Detta kan exempelvis efterfrågas i vissa känsliga miljöer eller av tillsynsmyndighet som en del av egenkontroll och uppföljning.
När installationen är klar
När O-SCP är installerad ska tankning, uppställning, tvätt och annan hantering ske ovanpå den skyddade ytan. På nästa sida går vi igenom hur systemet används i praktiken och vilka rutiner som bör finnas vid daglig drift.
